Установки компенсации реактивной мощности (УКРМ) различной мощности (от 2,5 до 100 кВАр и выше) призваны оптимизировать косинус фи за счёт включения постоянной мощности конденсатора.
УКРМ низкого напряжения (400 В) оснащаются экологичными конденсаторами (технология изготовления МКП) с уникальной конструкцией. Конденсаторы сухого типа комплектуются специальными предохранителями-прерывателями, которые срабатывают при превышении максимально допустимого давления. Возможное климатическое исполнение - УХЛ3, УХЛ4, У1, У3, ХЛ1.
По индивидуальному заказу возможна сборка установок с другими мощностями и габаритами корпуса, а также с набором опций, которые необходимо под конкретные нужды заказчика.
Тип исполнения установки | Мощность, кВАр | Номинальный ток фазы, А | Габаритные размеры (ВхШхГ) |
УКРМ -0,4-2,5-УХЛ3 | 2,5 | 3 | 400 × 300 × 200 |
УКРМ -0,4-5-УХЛ3 | 5 | 7 | 400 × 300 × 200 |
УКРМ -0,4-7,5-УХЛ3 | 7,5 | 11 | 400 × 300 × 200 |
УКРМ -0,4-10-УХЛ3 | 10 | 14 | 400 × 300 × 200 |
УКРМ -0,4-15-УХЛ3 | 15 | 22 | 400 × 300 × 200 |
УКРМ -0,4-20-УХЛ3 | 20 | 30 | 400 × 300 × 200 |
УКРМ -0,4-25-УХЛ3 | 25 | 36 | 400 × 300 × 200 |
УКРМ -0,4-30-УХЛ3 | 30 | 44 | 400 × 300 × 200 |
УКРМ -0,4-40-УХЛ3 | 40 | 60 | 600 × 600 × 200 |
УКРМ -0,4-50-УХЛ3 | 50 | 72 | 600 × 600 × 200 |
УКРМ -0,4-60-УХЛ3 | 60 | 86 | 600 × 600 × 200 |
УКРМ -0,4-75-УХЛ3 | 75 | 108 | 600 × 600 × 200 |
УКРМ -0,4-100-УХЛ3 | 100 | 144 | 600 × 600 × 200 |
УКРМ -0,4-125-УХЛ3 | 125 | 180 | 1200 × 800 × 300 |
УКРМ -0,4-150-УХЛ3 | 150 | 216 | 1200 × 800 × 300 |
Расшифровка:
- УКРМ - установка компенсации реактивной мощности;
- 0,4 - номинальное напряжение, кВ;
- 400 - номинальная мощность, кВАр;
- УХЛ4 - климатическое исполнение и категория размещения.

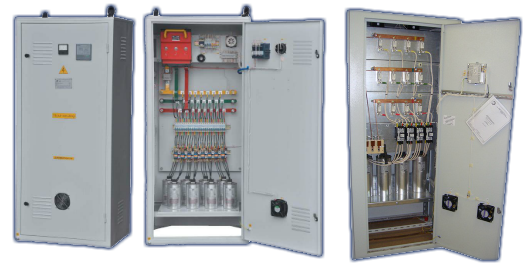

Конструкция УКРМ
УКРМ состоят из окрашенного методом порошкового напыления металлического шкафа (напольного или навесного исполнения) с системой воздушного охлаждения. Ввод силового кабеля расположен снизу, однако возможно исполнение и сверху. Внутри шкафа расположены конденсаторы, защитная и коммутационная аппаратура.
